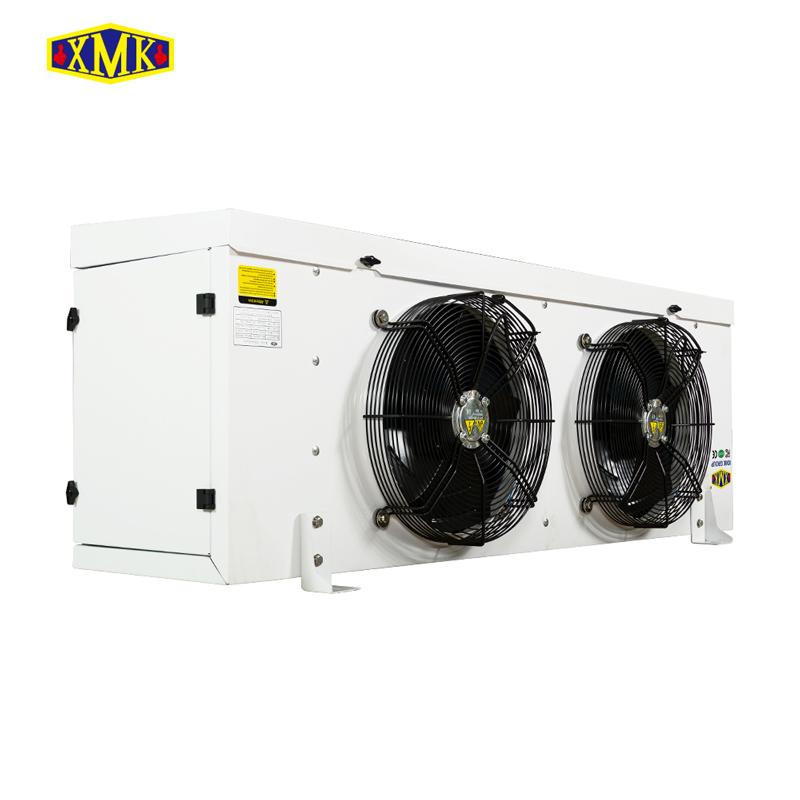

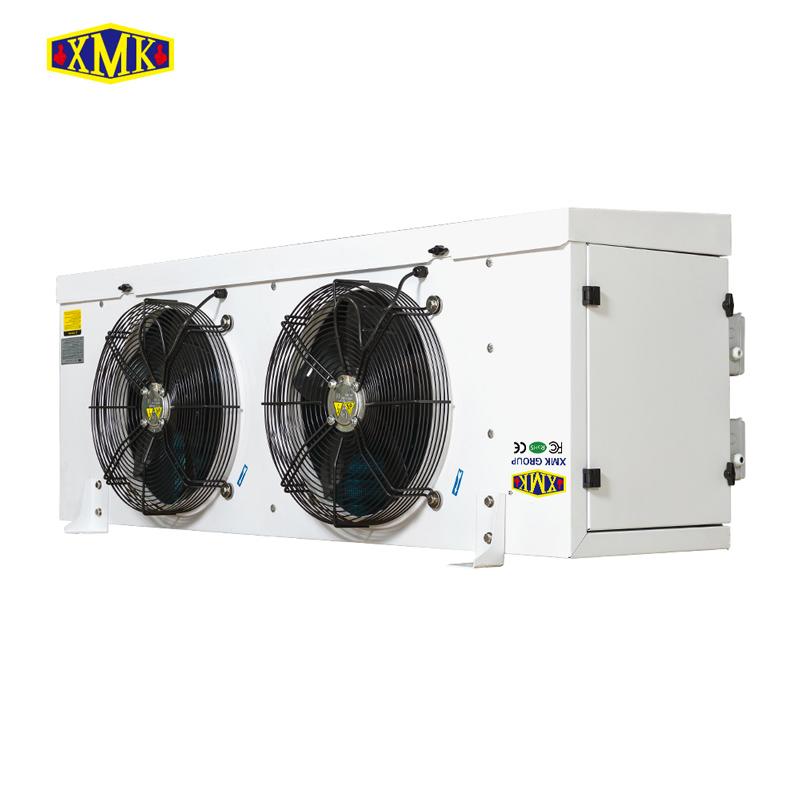

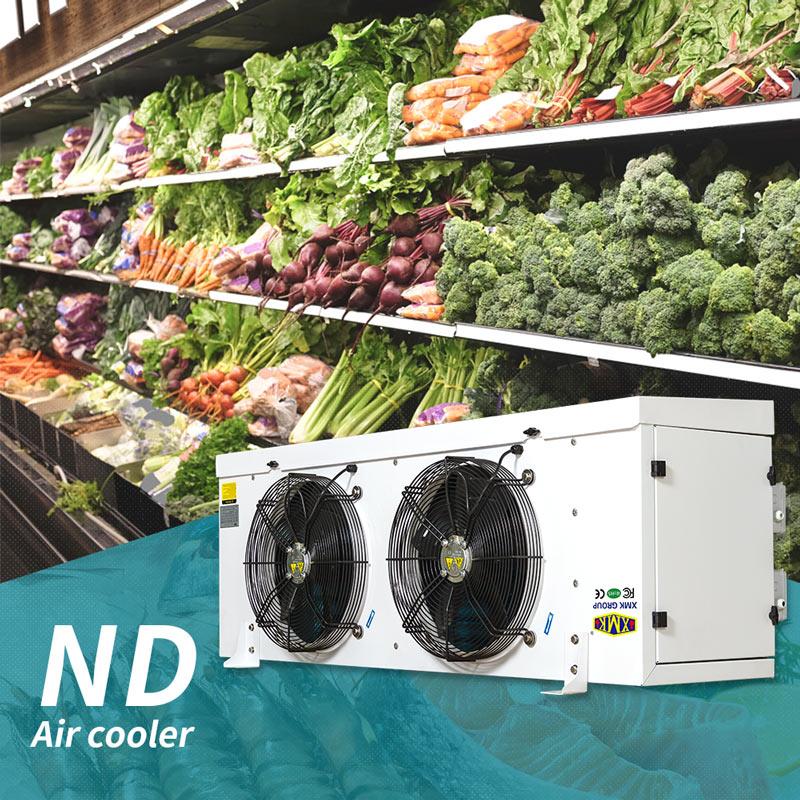

ND系列冷庫蒸發器是一種配套于氟利昂制冷機組使用于各種冷庫的庫內冷卻降溫設備，按適用溫度來分，分為M、L、J三種系列，可分別適用于不同的庫溫，M型冷風機主要適用于0℃左右的保鮮庫；L型冷風機主要適用于-18℃左右的冷藏庫；J型冷風機主要適用于-25℃以下的速凍庫
貨號:
冷庫蒸發器（中溫）付款:
電匯原產地:
中國（廣州）顏色:
白色發貨港口:
廣州產品概述：
適用于-18℃左右的冷藏庫

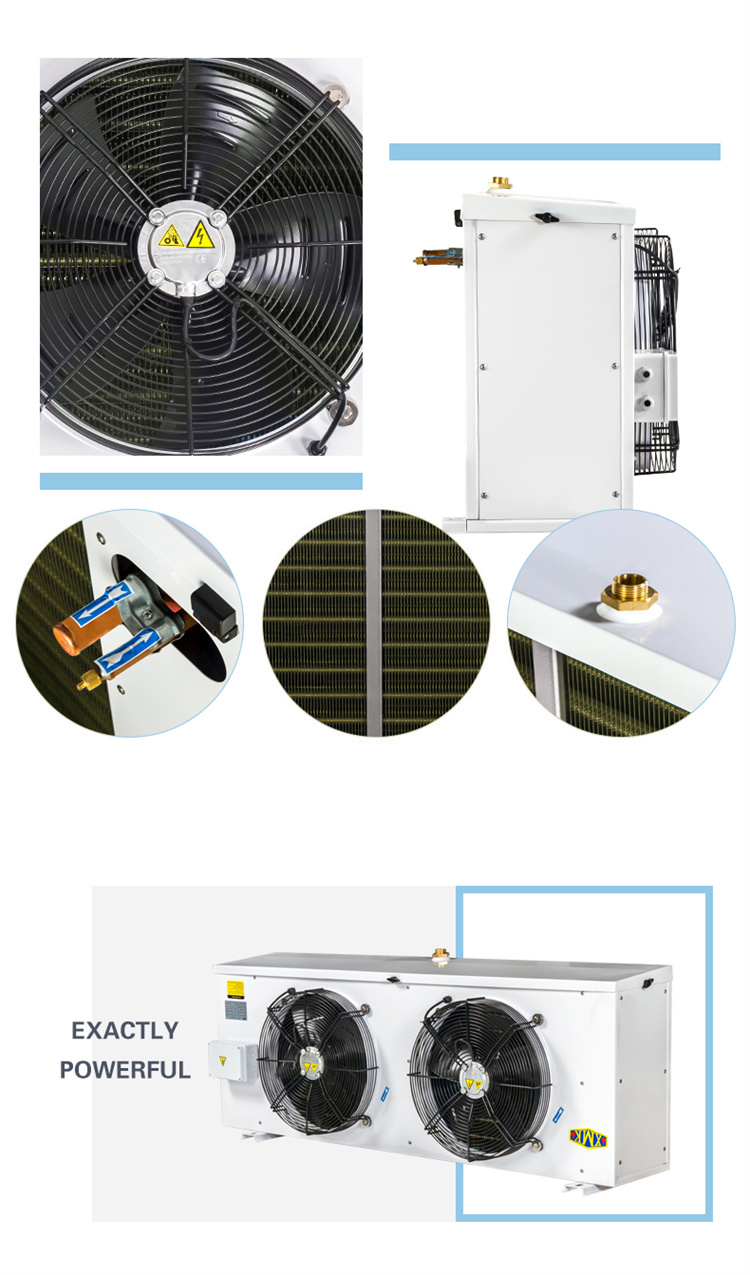

●外殼：
采用優質鍍鋅鋼板表面噴塑，防腐性能強；

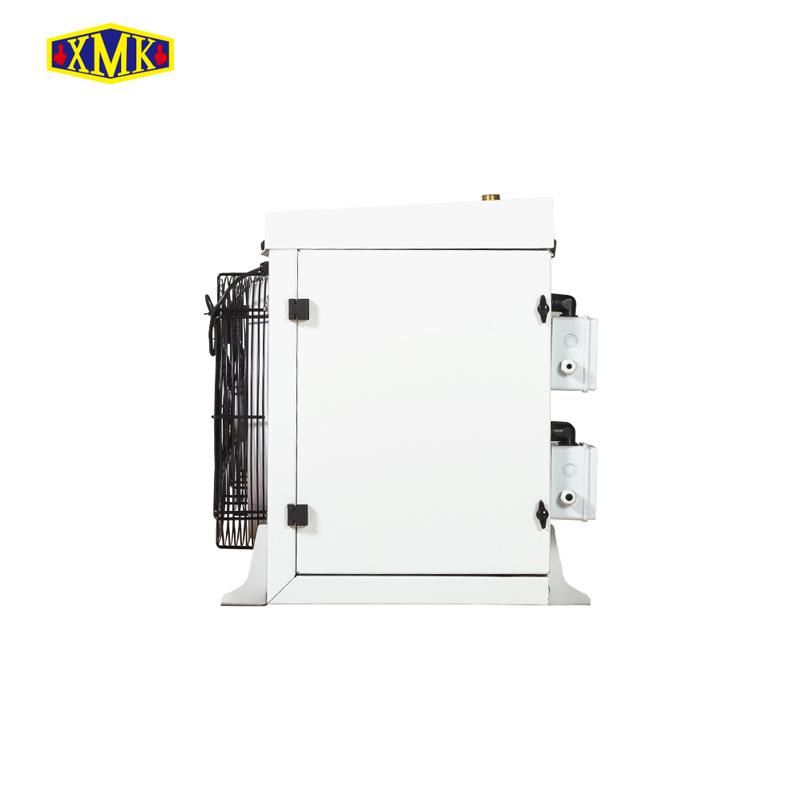

兩側板及外水盤板采用鉸鏈式結構，操作方便快捷；

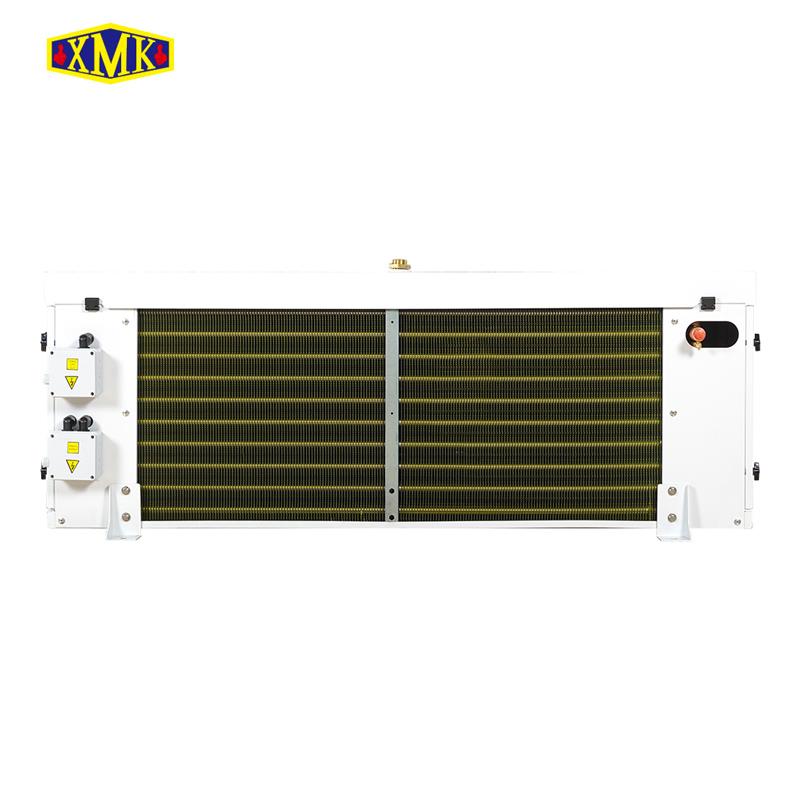

●盤管：
采用φ15銅管、管間距50×50；
波紋式鋁片，片距有4.2mm、6.0mm及9.0mm；

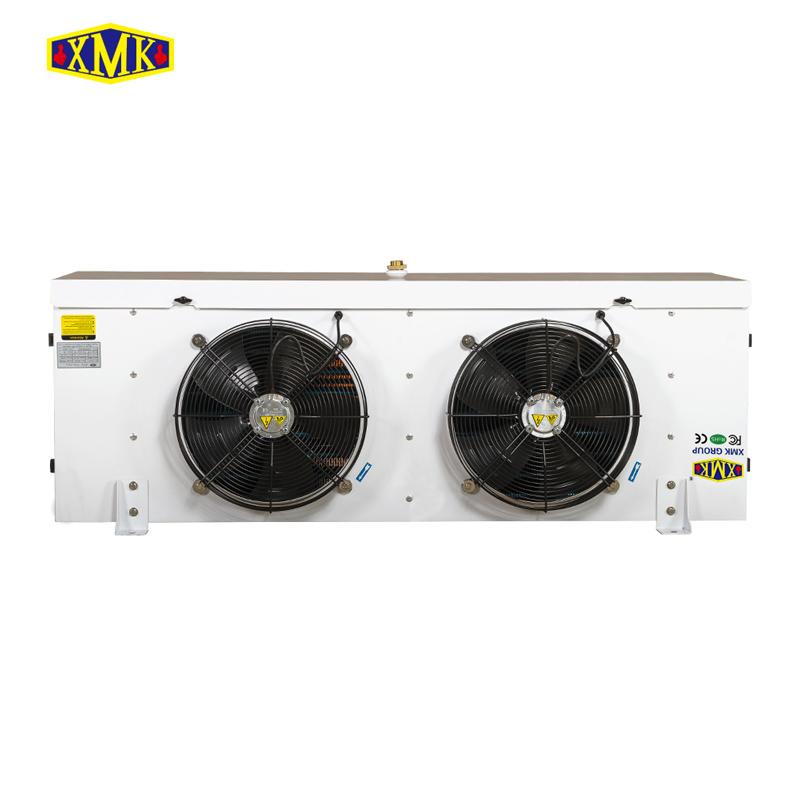

●風機：
外轉子風機，大功率、高風壓設計；
使用溫度-40℃~60℃；
獨立的接線盒；
風機規格φ300、φ350、φ400、φ500、φ630
●除霜：
標準采用電熱除霜，不銹鋼加熱管均布于盤管翅片中及內水盤板上，獨立的加熱管接線盒。
●可滿足R404A、R507A、R448A、R449A、R134a、R22等制冷劑使用。
片距6.0mm 產品參數：
型號Model | 制冷量/R404A（KW）Capacity | 面積 Surface | 管容積 Volume | 風量 Airflow | 射程 airthrow | 接口規格 (mm) Connection pipe | 重量 Weight | |||
Tc=0℃ ΔΤ=8K | Tc=-18℃ ΔΤ=7K | m2 | dm3 | m3/h | m | 進液 inlet | 回氣 outlet | 排水 drain | kg | |
ND7/130L-ES | 1.3 | 1.0 | 6.6 | 1.6 | 1800 | 5 | φ12 | φ19 | G1 | 28 |
ND10/135L-ET | 2.1 | 1.7 | 9.8 | 2.4 | 2100 | 6 | φ12 | φ19 | G1 | 31 |
ND13/230L-ES | 2.6 | 2.1 | 13.1 | 2.9 | 3600 | 7 | φ12 | φ19 | G1 | 42 |
ND20/235L-ET | 4.2 | 3.3 | 19.7 | 4.3 | 4200 | 8 | φ12 | φ19 | G1 | 47 |
ND30/240L-ET | 5.3 | 4.2 | 29.5 | 6.3 | 6400 | 10 | φ12 | φ22 | G1.5 | 67 |
ND40/240L-ET | 6.6 | 5.2 | 39.4 | 8.4 | 6000 | 10 | φ16 | φ28 | G1.5 | 73 |
ND50/240L-ET | 7.8 | 6.2 | 49.2 | 10.5 | 5400 | 9 | φ16 | φ28 | G1.5 | 78 |
ND60/250L-ET | 13.0 | 10.3 | 59.0 | 12.4 | 12000 | 16 | φ22 | φ35 | G1.5 | 110 |
ND74/250L-ET | 15.9 | 12.6 | 73.8 | 15.5 | 11400 | 15 | φ22 | φ35 | G1.5 | 118 |
ND100/350L-ET | 21.6 | 17.1 | 98.4 | 20.4 | 17700 | 18 | φ22 | φ42 | G2.5 | 155 |
ND120/350L-ET | 24.7 | 19.5 | 118.1 | 24.5 | 16800 | 18 | φ22 | φ42 | G2.5 | 165 |
ND130/450L-ET | 28.2 | 22.3 | 127.9 | 26.0 | 24000 | 22 | φ28 | φ54 | G2.5 | 217 |
ND160/450L-ET | 32.8 | 25.9 | 159.9 | 32.5 | 22800 | 22 | φ28 | φ54 | G2.5 | 230 |
ND192/450L-ET | 36.5 | 28.8 | 191.9 | 39.0 | 21600 | 21 | φ28 | φ54 | G2.5 | 245 |
ND213/455L-ET | 42.6 | 33.7 | 213.2 | 43.4 | 30000 | 25 | φ28 | φ54 | G2.5 | 285 |
ND256/455L-ET | 46.1 | 36.4 | 255.8 | 52.0 | 28000 | 24 | φ28 | φ54 | G2.5 | 306 |
ND266/463L-ET | 51.9 | 41.0 | 265.7 | 53.9 | 38800 | 30 | φ28 | φ54 | G2.5 | 348 |
ND320/463L-ET | 57.4 | 45.3 | 318.8 | 64.7 | 36800 | 29 | φ28 | φ54 | G2.5 | 374 |
備注：表中Tc為庫溫，ΔΤ為庫溫與蒸發溫度之差。
