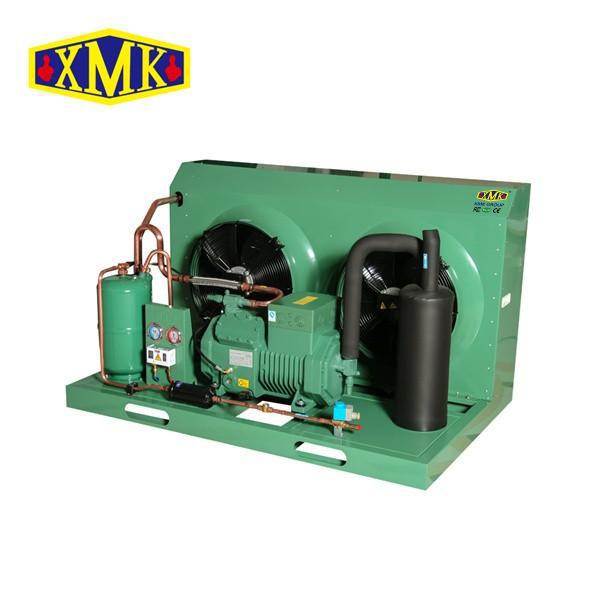

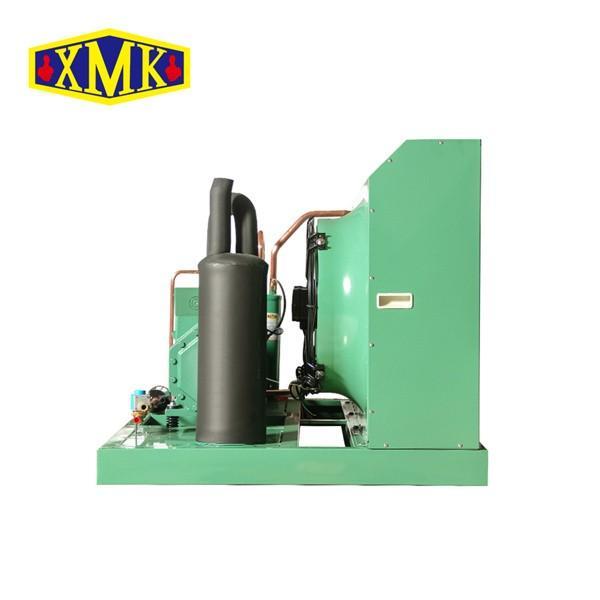

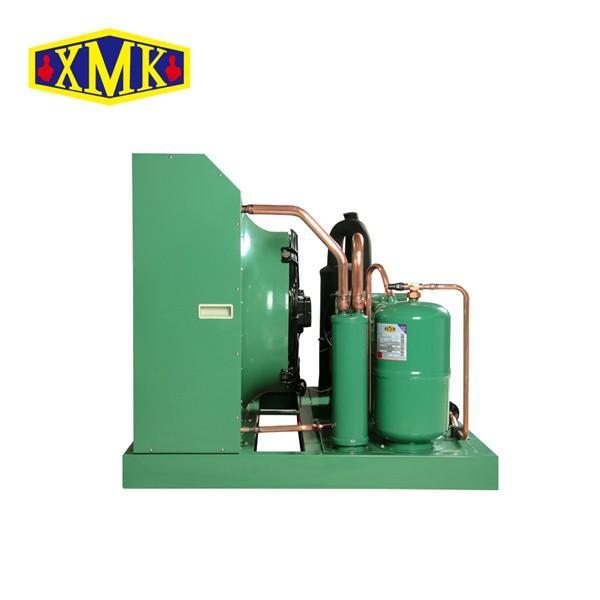

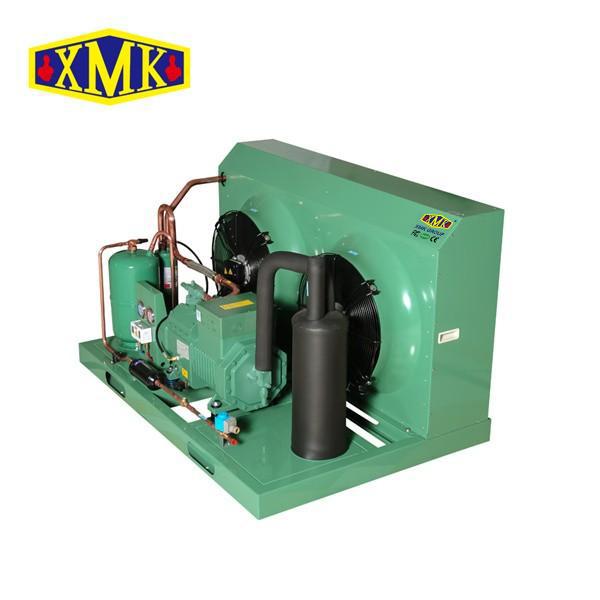

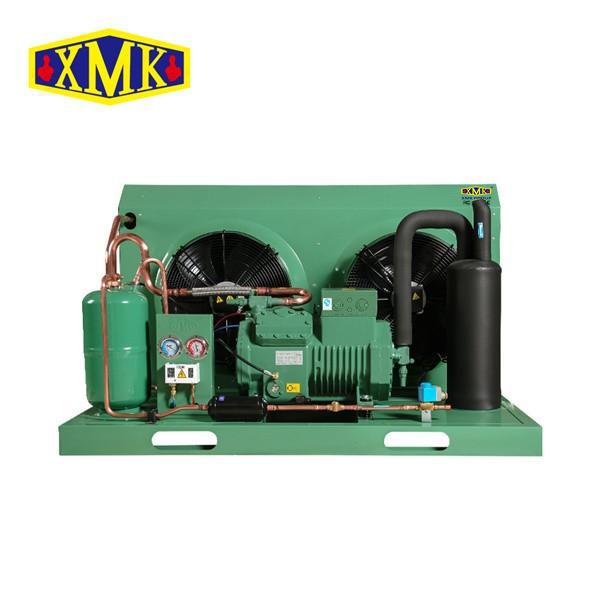

以比澤爾壓縮機為主機，功率從2HP—50HP，半封閉風冷冷凝機組廣泛應用于保鮮及冷藏等制冷設備中。
貨號:
比澤爾低溫半封閉機組（雙風口）訂購 (最小量):
1付款:
出廠價原產地:
中國（廣州）顏色:
綠色發貨港口:
廣州發貨周期：
15-35天產品概述：
HCU系列風冷冷凝機組具有如下特點：
1、主機采用BITZER或FRASCOLD半封閉活塞式制冷壓縮機，質量好、可靠性高；
2、風冷冷凝器與壓縮機及各種配件安裝在一個整體的機架上，結構緊湊、操作檢修方便；

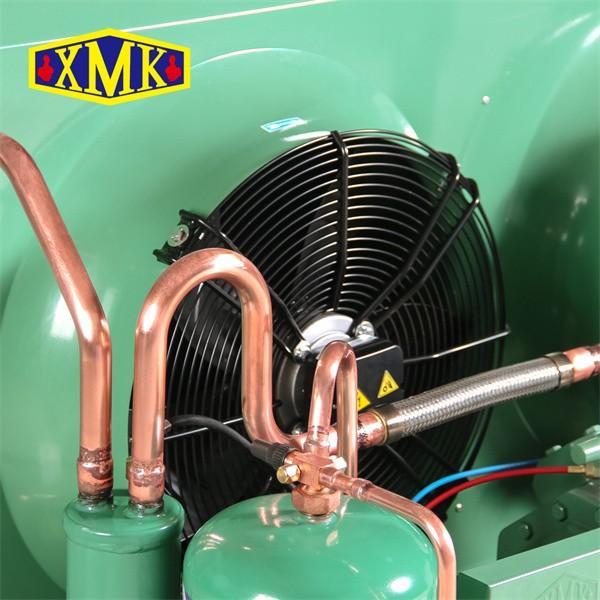

3、采用整體拉伸的高風圈型的冷凝器，采用外轉子風機，噪音小、效率高；
4、產品系列全，具有高溫、中溫、低溫及雙級速凍等工況設計，可滿足各種溫度的制冷設備使用；
5、可滿足R22、R404A、R507A、R448A、R449A等制冷劑使用
低溫型機組技術參數表Low temp. uint (制冷劑 Refrigerant R404A/R507A)
機組型號Model | HCU- | |||||||||
02LYB | 03LYB | 04LYB | 05LYB | 06LYB | 09LYB | 12LYB | ||||
電源Power Supply | 3P/380V/50HZ | |||||||||
適用溫度Apply Temp. | -15℃~-30℃ | |||||||||
壓縮機 Comp. | 型號Model | 2DES-2Y | 2CES-3Y | 4EES-4Y | 4DES-5Y | 4CES-6Y | 4TES-9Y | 4PES-12Y | ||
最大電流Max.I（A） | 7.5 | 9.1 | 12.2 | 14.5 | 17.7 | 19.9 | 22.7 | |||
風機 Fan | 電壓Voltage（V） | 3P/380V/50HZ | ||||||||
電流Current（A） | 0.52 | 0.52 | 1.04 | 1.04 | 1.04 | 2.1 | 2.1 | |||
功率Power（W） | 240 | 240 | 240×2 | 240×2 | 240×2 | 240×4 | 240×4 | |||
轉速Rev.（r/min） | 1330 | 1330 | 1330 | 1330 | 1330 | 1330 | 1330 | |||
冷量/功率 Capacity/ Power（KW） | 蒸發 Evap. | -20℃ | 3.6/2.6 | 4.5/3.2 | 6.1/4.4 | 7.3/5.2 | 8.8/6.2 | 10.8/7.4 | 12.0/8.1 | |
-25℃ | 2.9/2.2 | 3.6/2.8 | 4.9/3.8 | 5.9/4.6 | 7.0/5.4 | 8.6/6.4 | 9.5/6.9 | |||
-30℃ | 2.3/1.9 | 2.9/2.4 | 3.9/3.3 | 4.7/3.9 | 5.6/4.6 | 6.7/5.4 | 7.3/5.8 | |||
-35℃ | 1.7/1.6 | 2.2/2.0 | 3.1/2.8 | 3.6/3.3 | 4.3/3.9 | 5.1/4.4 | 5.5/4.7 | |||
-40℃ | 1.3/1.3 | 1.6/1.7 | 2.3/2.3 | 2.8/2.8 | 3.2/3.2 | 3.8/3.6 | 4.0/3.8 | |||
吸氣接口Suction Line（mm） | φ22 | φ22 | φ28 | φ28 | φ28 | φ35 | φ35 | |||
供液接口Liquid Line（mm） | φ12 | φ12 | φ12 | φ12 | φ12 | φ16 | φ16 | |||
尺寸 Size | A（mm） | 850 | 850 | 1435 | 1435 | 1435 | 1435 | 1435 | ||
B（mm） | 800 | 800 | 850 | 850 | 850 | 1000 | 1000 | |||
C（mm） | 830 | 830 | 830 | 830 | 830 | 1430 | 1430 | |||
安裝尺寸Install a×b（mm） | 456×760 | 456×760 | 750×810 | 750×810 | 750×810 | 900×950 | 900×950 | |||
外形示意圖Dimension Drawing | A | A | B | B | B | C | C | |||
機組型號Model | HCU- | ||||||||
14LYB | 18LYB | 23LYB | 28LYB | 28LYB | 34LYB | 44LYB | |||
電源Power Supply | 3P/380V/50HZ | ||||||||
適用溫度Apply Temp. | -15℃~-30℃ | ||||||||
壓縮機 Comp. | 型號Model | 4NES-14Y | 4HE-18Y | 4GE-23Y | 4FE-28Y | 6HE-28Y | 6GE-34Y | 6FE-44Y | |
最大電流Max.I（A） | 26.6 | 36.7 | 43.9 | 52.8 | 53.2 | 65.5 | 83.2 | ||
風機 | 電壓Voltage（V） | 3P/380V/50HZ | |||||||
電流Current（A） | 2.1 | 2.1 | 2.1 | 4.4 | 4.4 | 4.4 | 4.4 | ||
功率Power（W） | 240×4 | 240×4 | 240×4 | 548×4 | 548×4 | 548×4 | 548×4 | ||
轉速Rev.（r/min） | 1330 | 1330 | 1330 | 1380 | 1380 | 1380 | 1380 | ||
冷量/功率 Capacity/ Power（KW） | 蒸發 Evap. | -20℃ | 14.7/10.0 | 20.7/13.8 | 24.2/16.4 | 29.0/19.7 | 30.5/20.4 | 36.4/25.0 | 43.4/30.0 |
-25℃ | 11.7/8.6 | 16.7/12.0 | 19.7/14.3 | 23.5/17.1 | 24.6/17.7 | 29.7/21.8 | 35.3/26.2 | ||
-30℃ | 9.1/7.2 | 13.2/10.3 | 15.7/12.2 | 18.8/14.7 | 19.5/15.1 | 23.8/18.8 | 28.2/22.6 | ||
-35℃ | 7.0/6.0 | 10.2/8.7 | 12.3/10.4 | 14.7/12.4 | 15.1/12.7 | 18.8/16.0 | 22.0/19.3 | ||
-40℃ | 5.2/4.9 | 7.7/7.3 | 9.3/8.7 | 11.2/10.3 | 11.4/10.5 | 14.4/13.4 | 16.7/16.2 | ||
吸氣接口Suction Line（mm） | φ35 | φ42 | φ54 | φ54 | φ54 | φ54 | φ54 | ||
供液接口Liquid Line（mm） | φ16 | φ22 | φ22 | φ22 | φ22 | φ22 | φ28 | ||
尺寸 Size | A（mm） | 1435 | 1435 | 1435 | 1550 | 1550 | 1550 | 1550 | |
B（mm） | 1000 | 1150 | 1150 | 1250 | 1250 | 1250 | 1250 | ||
C（mm） | 1430 | 1430 | 1430 | 1630 | 1630 | 1630 | 1630 | ||
安裝尺寸Install a×b（mm） | 900×950 | 900×1100 | 900×1100 | 900×1200 | 900×1200 | 900×1200 | 900×1200 | ||
外形示意圖Dimension Drawing | C | C | C | C | C | C | C | ||
備注：參數標定為環境溫度32℃。Calibration of parameters at ambient temperature 32℃.
