采用比澤爾或富士豪半封閉壓縮機，頂出風臥式箱型結構。中溫：3-30HP，低溫：3-34HP?？蓮V泛應用于賓館、飯店、食品、衛生、醫藥、農業、化工等行業。 震動小、噪音低、運行可靠性好。
貨號:
中溫機組（BUB系列半封閉壓縮機箱式冷凝機組）訂購 (最小量):
1付款:
出廠價原產地:
中國（廣州）顏色:
白色發貨港口:
廣州發貨周期：
15-20天產品概述：

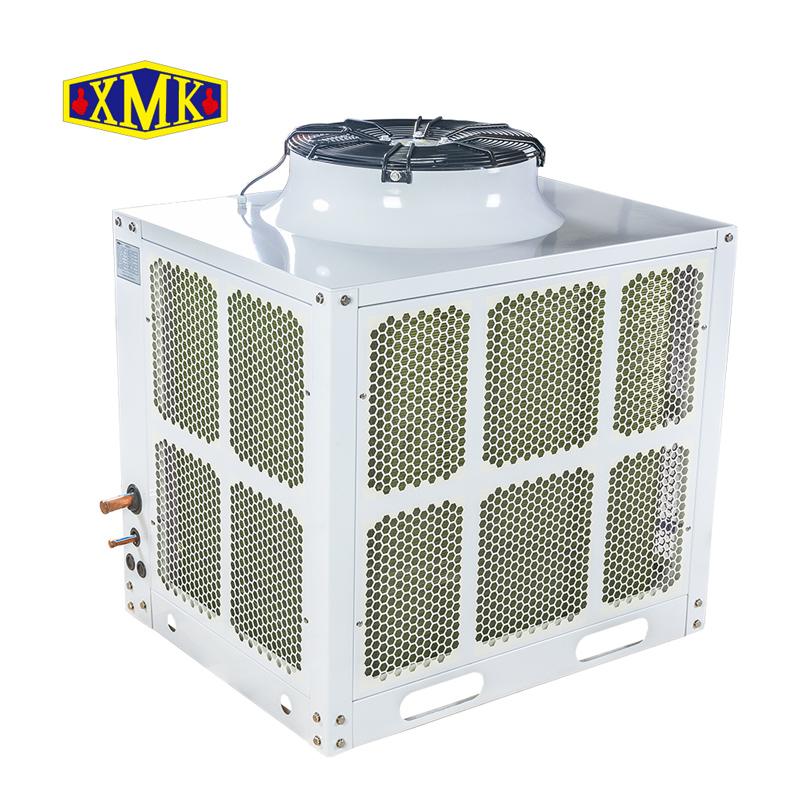

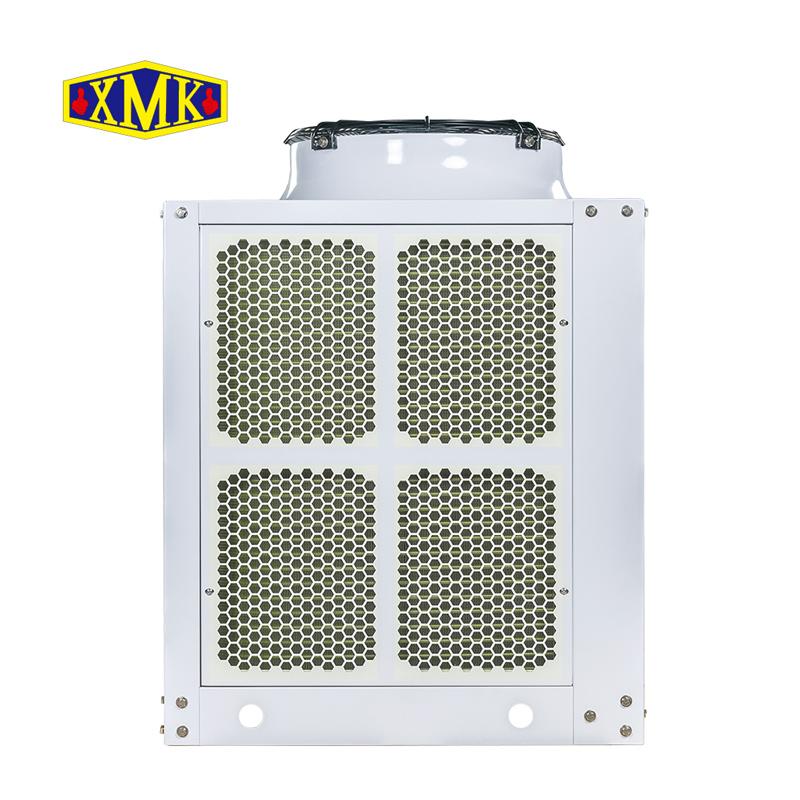

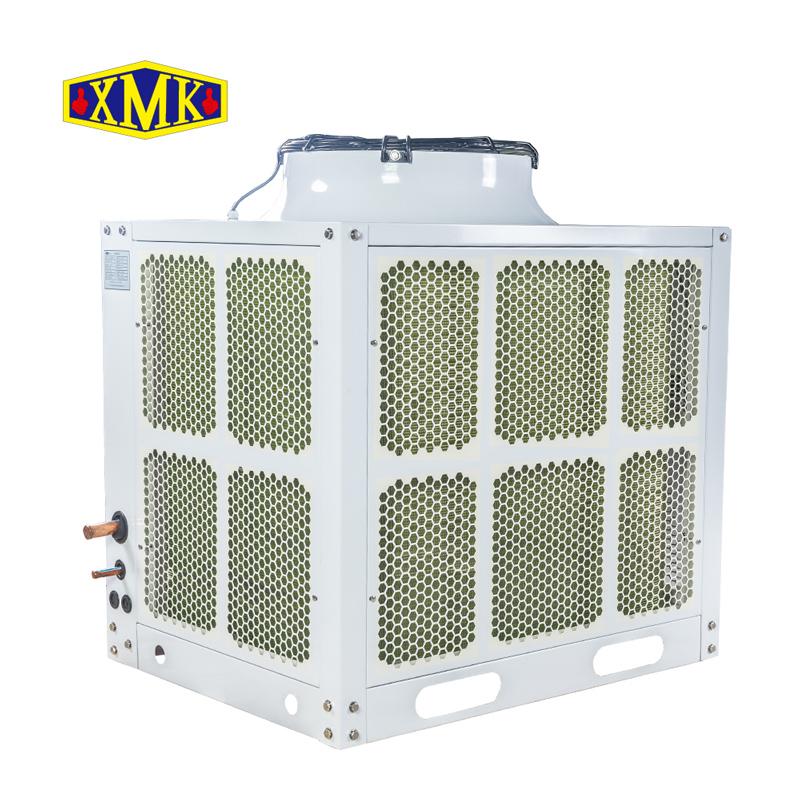

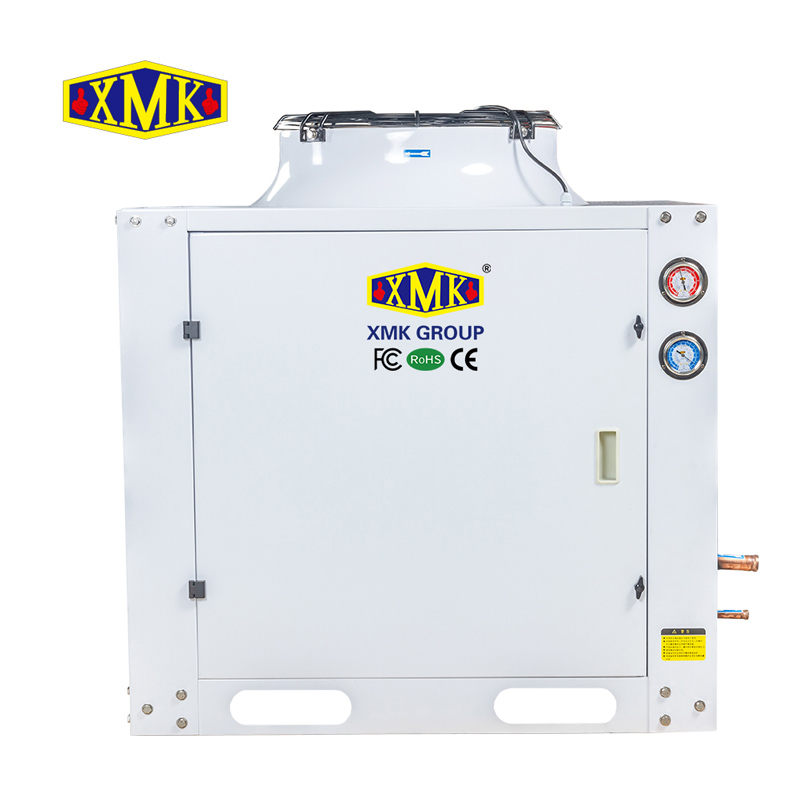

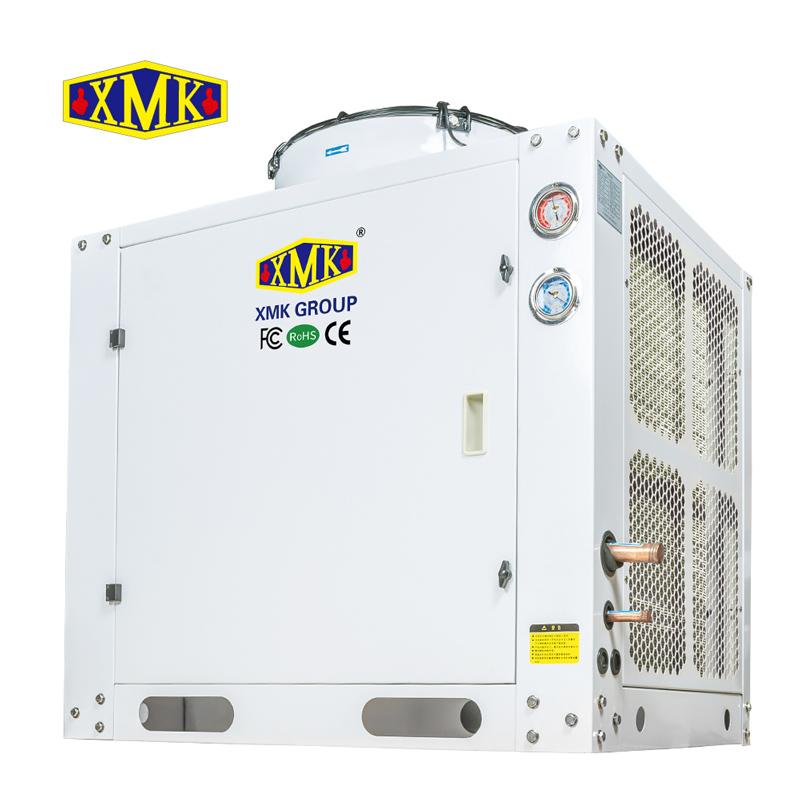

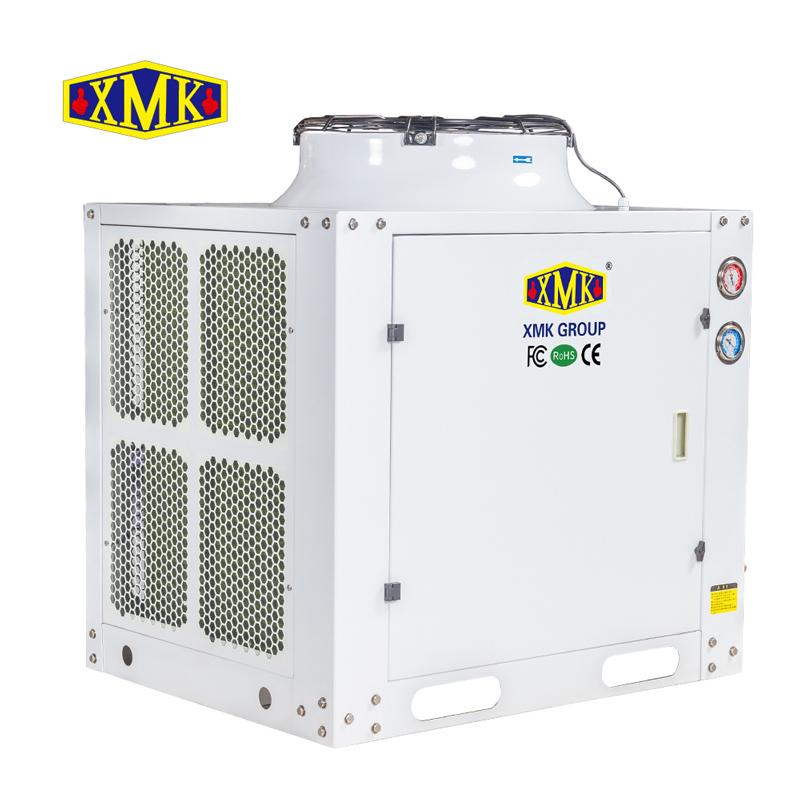

BUB系列箱型冷凝機組具有如下特點：
1、產品采用臥式箱型結構，高風筒設計，導風效果好，外形美觀；
2、機箱蓋采用鉸鏈?zhǔn)降慕Y(jié)構，維護操作方便；
3、壓縮機采用BITZER或FRASCOLD半封閉活塞式制冷壓縮機，可分別滿足中溫及低溫的應用；
4、采用U型冷凝器，具有迎風面大、風阻小、換熱效果好；
5、可滿足R22、R404A、R507A、R448A、R449A等制冷劑使用
主要技術數據
中溫機組Medium Temp. Unit
制冷劑 Refrigerant R22/R404A/R507A
機組型號Model | BUB03MBFY | BUB04MBFY | BUB05MBFY | BUB07MBFY | BUB12MBFY | |
電源Power Supply | 3P/380V/50HZ | |||||
適用溫度Apply Temp. | -5℃~5℃ | |||||
壓縮機 Comp. | 型號Model | D3-13.1Y | D4-18.1Y | Q5-24.1Y | Q7-33.1Y | S12-42Y |
最大電流Max.I（A） | 8.8 | 12.5 | 13.8 | 20.0 | 22.4 | |
風機 Fan | 電壓Voltage（V） | 3P/380V/50HZ | ||||
電流Current（A） | 0.52 | 1.1 | 1.1 | 1.75 | 1.75 | |
功率Power（W） | 220 | 220×2 | 220×2 | 937 | 937 | |
轉速Rev.（r/min） | 1380 | 1380 | 1380 | 1380 | 1380 | |
吸氣接口Suction Line（mm） | φ28 | φ28 | φ28 | φ35 | φ35 | |
供液接口Liquid Line（mm） | φ12.7 | φ12.7 | φ12.7 | φ16 | φ16 | |
尺寸 Size | L（mm） | 820 | 1320 | 1320 | 1020 | 1020 |
W（mm） | 655 | 655 | 655 | 905 | 905 | |
H（mm） | 815 | 1065 | 1065 | 1205 | 1205 | |
安裝尺寸 Install A×B（mm） | 335×615 | 635×615 | 635×615 | 460×865 | 460×865 | |
外形圖Dimension Drawing | A | B | B | A | A | |
機組型號Model | BUB15MBFY | BUB20MBFY | BUB25MBFY | BUB30MBFY | |
電源Power Supply | 3P/380V/50HZ | ||||
適用溫度Apply Temp. | -5℃~5℃ | ||||
壓縮機 Comp. | 型號Model | S15-52Y | S20-56Y | V25-71Y | V30-84Y |
最大電流Max. I（A） | 32.4 | 38.4 | 43.5 | 49.2 | |
風機 Fan | 電壓Voltage（V） | 3P/380V/50HZ | |||
電流Current（A） | 2.2 | 2.2 | 3.5 | 3.5 | |
功率Power（W） | 548×2 | 548×2 | 937×2 | 937×2 | |
轉速Rev.（r/min） | 1380 | 1380 | 1380 | 1380 | |
吸氣接口Suction Line（mm） | φ42 | φ42 | φ54 | φ54 | |
供液接口Liquid Line（mm） | φ22 | φ22 | φ22 | φ28 | |
尺寸 Size | L（mm） | 1620 | 1620 | 1920 | 1920 |
W（mm） | 805 | 805 | 905 | 905 | |
H（mm） | 1205 | 1205 | 1305 | 1305 | |
安裝尺寸Install A×B（mm） | 700×765 | 700×765 | 1000×865 | 1000×865 | |
外形圖Dimension Drawing | B | B | B | B | |
設計工況：環境溫度32℃。Design condition,ambient 32 degree.
4.1.2低溫機組Low Temp. Unit：
制冷劑 Refrigerant R404A/R507A
機組型號Model | BUB02LBFY | BUB03LBFY | BUB05LBFY | BUB08LBFY | BUB10LBFY | |
電源Power Supply | 3P/380V/50HZ | |||||
適用溫度Apply Temp. | -15℃~-30℃ | |||||
壓縮機 Comp. | 型號Model | D2-13.1Y | D3-18.1Y | Q5-33.1Y | S8-42Y | S10-52Y |
最大電流Max.I（A） | 7.1 | 10.0 | 14.4 | 20.3 | 24.5 | |
風機 Fan | 電壓Voltage（V） | 3P/380V/50HZ | ||||
電流Current（A） | 0.52 | 0.52 | 1.1 | 1.1 | 1.1 | |
功率Power（W） | 220 | 220 | 548 | 548 | 548 | |
轉速Rev.(r/min) | 1380 | 1380 | 1380 | 1380 | 1380 | |
吸氣接口Suction Line（mm） | φ22 | φ28 | φ35 | φ35 | φ35 | |
供液接口Liquid Line（mm） | φ12.7 | φ12.7 | φ16 | φ16 | φ16 | |
尺寸 Size | L（mm） | 820 | 820 | 1320 | 1320 | 1320 |
W（mm） | 655 | 655 | 655 | 655 | 655 | |
H（mm） | 815 | 815 | 1065 | 1065 | 1065 | |
安裝尺寸Install A×B（mm） | 335×615 | 335×615 | 635×615 | 635×615 | 635×615 | |
外形圖Dimension Drawing | A | A | B | B | B | |
機組型號Model | BUB15LBFY/S15 | BUB15LBFY/V15 | BUB20LBFY | BUB25LBFY | BUB30LBFY | |
電源Power Supply | 3P/380V/50HZ | |||||
適用溫度Apply Temp. | -15℃~-30℃ | |||||
壓縮機 Comp. | 型號Model | S15-56Y | V15-71Y | V20-84Y | V25-103Y | Z30-126Y |
最大電流Max.I（A） | 30.7 | 32.2 | 46.2 | 52.3 | 55.7 | |
風機 Fan | 電壓Voltage（V） | 3P/380V/50HZ | ||||
電流Current（A） | 1.75 | 2.2 | 2.2 | 2.2 | 3.5 | |
功率Power（W） | 937 | 548×2 | 548×2 | 548×2 | 937×2 | |
轉速Rev.（r/min） | 1380 | 1380 | 1380 | 1363 | 1380 | |
吸氣接口Suction Line（mm） | φ42 | φ42 | φ54 | φ54 | φ54 | |
供液接口Liquid Line（mm） | φ16 | φ22 | φ22 | φ22 | φ22 | |
尺寸 Size | L（mm） | 1020 | 1620 | 1620 | 1620 | 1920 |
W（mm） | 905 | 805 | 805 | 805 | 905 | |
H（mm） | 1205 | 1205 | 1205 | 1205 | 1305 | |
安裝尺寸Install A×B（mm） | 460×865 | 700×765 | 700×765 | 700×765 | 1000×865 | |
外形圖Dimension Drawing | A | B | B | B | B | |
設計工況：環境溫度32℃。
